特長 ー CANdo / CANdoISO 共通

CANdo / CANdoISO は、コンパクトで安価なUSBタイプのCANインターフェース(1チャンネル)です。製品には、Windows用ドライバ、CANdo SDK(DLL & サンプルプログラム)、CANdo通信アプリケーション、OBD2のC#サンプルが付属しています。



 ・CAN 2.0A / 2.0B 完全準拠
 ・ISO 11898-2 (High Speed CAN) インターフェース
 ・CANボーレート : 12.5 k 〜 1 M Bit/s
 ・CANデータ、リモート、エラーフレームを認識
 ・全CANフレーム タイムスタンプ: 分解能: 25.6 us、精度: 20 ms + 100 ppm
 ・CANバス ステータスと内部ステータスを報告
 ・3個のCANバス動作モード : Normal / Listen only / Loopback
 ・ロウレベルのCANメッセージ フィルターをサポート
 ・J1939 / DeviceNet / CANopen 等の上位プロトコルのベースとして使用可能
 ・USB V1.1 / V2.0 準拠
 ・USBポートから電源供給 : max. 100 mA(通常モード)/ max. 500 uA(サスペンドモード)
 ・RoHS 対応
 ・ケーブル長 : 1.8 m
 ・SDK:DLL & サンプル プログラム(C, C#, VB, VC++, C++ Builder, Delphi)
 ・対応OS : Windows XP / Vista / 7 / 8 / 10(32 / 64 ビット)

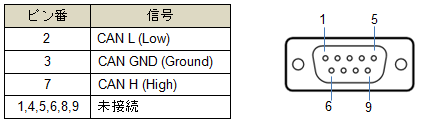

 D-Sub 9 ピン(オス)コネクタのピンアサイン



特長 ー CANdoISO のみ

CANdoISOは、CANdoにアイソレーションが入ったもので、下記の機能がCANdoに追加されます。

・500V ガルバニック アイソレーション(CANとUSB間)
・CANバスラインとGND間が40Vまで耐圧可能なCANトランンシーバ
・CANバス負荷の報告(CANdoISOのみ関数で毎秒の平均を読み出し可能)

製品内容

  • CANdo / CANdoISO
  • CD : ドライバ、CANdo SDK(DLL & サンプル プログラム)、CANdo通信アプリケーション
  • インストール ガイド
